MZQZ系列单向位移减震型幕墙专用球铰支座
MZQZ系列单向位移减震型幕墙专用球铰支座
所属分类:球铰支座
发布日期:2014-8-10
浏览:
咨询电话:0318-6668606
分享此产品:
5.5单向位移减震型幕墙专用球铰支座

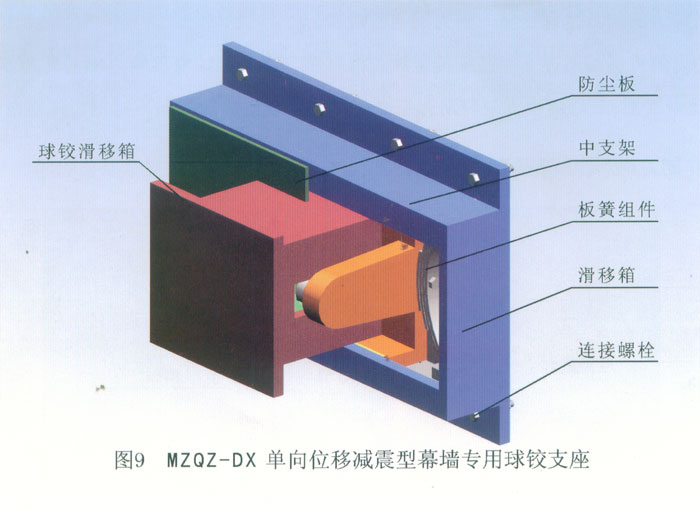

  支座结构如图9。其主要由球铰滑移箱、中支架、板簧组件、滑移箱、连接螺栓和防尘板组成。此类支座滑移销轴与万向轴承内圈是过盈配合,当支座受沿着销轴轴线方向的水平力时,滑移箱与中支架之间做出相应的滑移运动,滑移箱内板簧组件因挤压发生形变,产生抵抗水平力的水平反力,从而起到缓冲吸震和阻尼的作用;当支座受到另一方向水平力时,球铰滑移箱与万向轴承及轴承座之间做出相对滑移的运动,支座在球铰滑移箱和轴承座之间设有板簧组件,此时板簧组件发生形变,同样起到缓冲吸震的作用。万向轴承的转动实现支座的万向转角功能。
  竖向压力的传递是通过球铰滑移箱传至内部的转角组件,再经过销轴传至中支架,最后由中支架与滑移箱之间的不锈钢板和聚四氟乙烯滑板传至滑移箱。
  竖向拔力的传力过程是竖向压力的逆行过程。
  水平力的传递是通过球铰滑移箱内部的转角组件经过销轴传至中支架。最后由中支架与滑移箱之间的板簧组件将力传至滑移箱。
